產品詳情

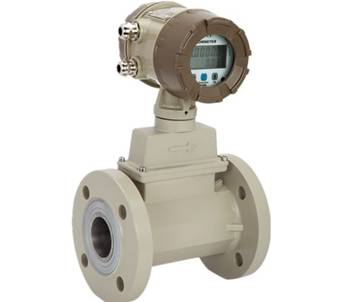

氣體渦輪流量計

一、概 述
AK-LWQ型氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行開發的新一代高精度、高可靠性的氣體計量儀表，具有的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。

二、產品特點
  ·合金渦輪，具有更高的穩流和耐腐蝕作用
  ·進口專用軸承，使用壽命長
  ·計量室與通氣室隔絕，保證了儀表的安全性
  ·流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可
    達0.6m3/h
  ·儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6，防護等級為IP65

三、技術參數

執行標準	封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）
儀表口徑及連接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接
精度等級	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
儀表材質	表體：304不銹鋼或鑄鋁葉輪：防腐ABS或鋁合金轉換器：鑄鋁
使用條件	介質溫度：-20℃～+80℃ 環境溫度：-30℃～+60℃ 相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示
整機耗能	外電源：< 1W 內電源:平均功耗≤ 1W,可連續使用三年以上。
信號輸出功能	脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能	RS485通訊
實時記錄功能⑤	起停記錄、日記錄、定時間間隔記錄
信號接線口	內螺紋M20×1.5或其他
防爆等級	ExdⅡBT6或ExiaⅡCT4
防護等級	IP65

四、測量范圍及工作壓力

公稱通徑	型號	標準量程（m3/h)		擴展量程（m3/h）		常規耐壓等級（Mpa）	特制高壓等級（Mpa）	安裝方式
DN20	LWQ－20	A	2.2-25	B	4-40	1.6	2.5,4.0	法蘭
DN25	LWQ－25	A	2.2-25	B	4-40	1.6	2.5,4.0	法蘭（螺紋）
DN32	LWQ－32	A	5-50	B	6-60	1.6	2.5,4.0	法蘭
DN40	LWQ－40	A	5-50	B	6-60	1.6	2.5,4.0	法蘭（螺紋）
DN50	LWQ－50	A1	6-65	B1	5-70	1.6	2.5,4.0	法蘭
DN50	LWQ－50	A2	10-100	B2	8-100	1.6	2.5,4.0	法蘭
DN65	LWQ－65	A	15-200	B	10-200	1.6	2.5,4.0	法蘭
DN80	LWQ－80	A1	13-250	B	10-160	1.6	2.5,4.0	法蘭
DN80	LWQ－80	A2	20-400	B	10-160	1.6	2.5,4.0	法蘭
DN100	LWQ－100	A1	20-400	B	13-250	1.6	2.5	法蘭
DN100	LWQ－100	A2	32-650	B	13-250	1.6	2.5	法蘭
DN125	LWQ－125	1	25-700	B	20-800	1.6	2.5	法蘭
DN150	LWQ－150	A1	32-650	B	80-1600	1.6	2.5	法蘭
DN150	LWQ－150	A2	50-1000	B	80-1600	1.6	2.5	法蘭
DN200	LWQ－200	A1	80-1600	B	50-1000	1.6	______	法蘭
DN200	LWQ－200	A2	130-2500	B	50-1000	1.6	______	法蘭
DN250	LWQ－250	A1	130-2500	B	80-1600	1.6	______	法蘭
DN250	LWQ－250	A2	200-4000	B	80-1600	1.6	______	法蘭
DN300	LWQ－300	1	200-4000	B1	130-2500	1.6	______	法蘭
DN300	LWQ－300	1	200-4000	B2	320-6500	1.6	______	法蘭

五、產品分類

產品圖片
儀表型號	LWQ-N	LWQ-A	LWQ-B	LWQ-C	LWQ-D
信號輸出	脈沖	4-20mA	無	4-20mA	可選4-20mA/脈沖
供電電源	+24VDC±15%	+24VDC±15%	鋰電池	24VDC±15%	24VDC±15%+鋰電池
精度等級	2.5～1.5級		1.5～1.0級		1.5～1.0級
測量范圍	標準量程		標準量程或擴展量程		標準量程或擴展量程
顯示器	無		有		有
溫壓補償	無		無		有
通訊接口	無		無		RS485
實時記錄	無		無		有
儀表材質	鋁合金或不銹鋼		鋁合金或不銹鋼		鋁合金或不銹鋼
防爆等級	ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防護等級	IP65		IP65		IP65
整機功耗	< 1W		< 1W		< 1W
儀表通經	DN25～DN300		DN25～DN300		DN25～DN300
安裝方式	法蘭安裝		法蘭安裝		法蘭安裝
介質溫度	-20℃～80℃		-20℃～80℃		-20℃～80℃
環境溫度	-30℃～60℃		-30℃～60℃		-30℃～60℃

五、產品選型

型號							說明
AK-LWQ-	□	—□	□	/□	/□	/□	說明
儀表類型	N						傳感器型：+12V或24V供電，輸出三線制脈沖信號
	A						變送器型：+24V供電，輸出二線制4～20mA
	B						智能型：鋰電池供電，現場顯示無信號輸出
	C						智能型：+24V供電，現場顯示并輸出二線制4～20mA
	D						全智能型：溫壓補償一體化，現場顯示并遠傳信號
公稱通徑及量程范圍		25					DN 25mm
		40					DN 40 mm
		50					DN 50 mm
		65					DN 65 mm
		80					DN 80 mm
		100					DN 100 mm
		125					DN 125 mm
		150					DN 150 mm
		200					DN 200 mm
		250					DN 250 mm
		300					DN 300 mm
量程范圍			W(x)				擴展量程范圍，請參照Px頁表2選擇
量程范圍			S(x)				標準量程范圍，請參照Px頁表2選擇
表體材質				S			不銹鋼
表體材質				L			鋁合金
機芯材質					S		防腐ABS
機芯材質					L		鋁合金
						N	無特殊結構
						A	氧氣專用
						B	壓縮空氣專用

例：選用一臺不銹鋼材質，溫壓補償一體化氣體渦輪流量計來測量氧氣，用戶工況測量范圍為3-50m3/h,型號為：LWQ-D-40W1/S/S/A
